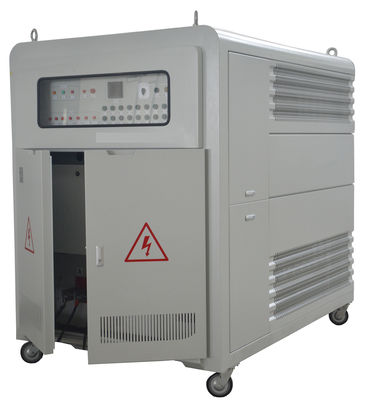

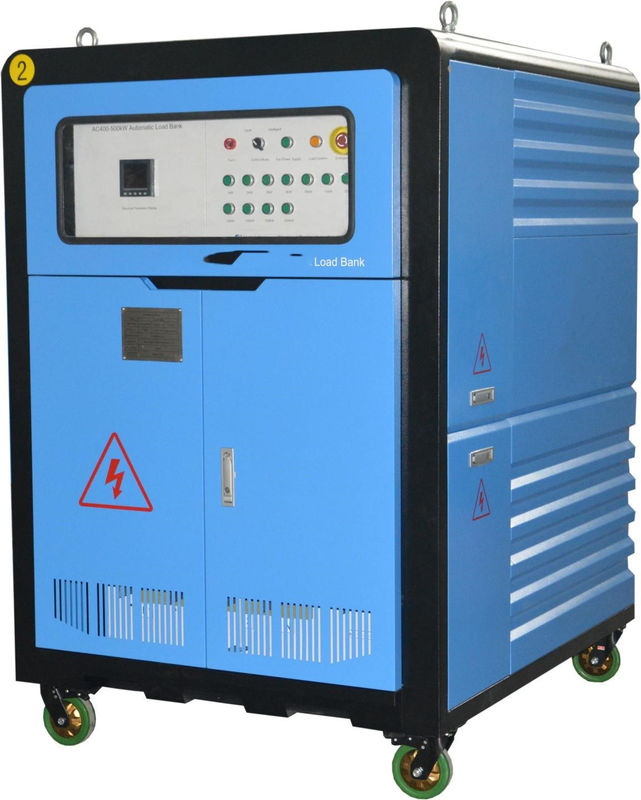

600KW Power Resistive Load Bank cho thử nghiệm máy phát điện

Mô hình

KL600

Độ chính xác hiển thị

Mức 0.5

Năng lượng điều khiển

Năng lượng bên ngoài 380VAC 3 pha 4 dây 50Hz

Kết nối dây

Nhập ngân hàng tải - thanh bus (đối nối sao "Y") Nhập năng lượng điều khiển - khối đầu cuối

Giao diện truyền thông

RS232/RS485

Khép kín

F

Cách làm việc

Làm việc liên tục

Làm mát

Không khí ép, đường hút không khí ngang và làm mát khí thải lên

Giao thông vận tải

Với mắt nâng và bánh xe quay

Màu sắc

Như yêu cầu của khách hàng hoặc như thiết kế của chúng tôi

Kích thước

1610*1250*1600mm L×W×H

Trọng lượng

800KGS

Nhiệt độ xung quanh

-10°C~+50°C

Độ ẩm tương đối

≤ 95%

Độ cao

≤ 2500m

Áp suất khí quyển

86 ~ 106kPa

Máy tiếp xúc

Schneider

Chất bảo hiểm

MIRO

PLC

Siemens

Nút chiếu sáng

ABB

Chuyển tiếp

OMRON

Phòng chống hợp kim

Kingway

Phần mềm xử lý dữ liệu

Kingway

1) 3 dòng đèn LED đa chức năng mét có thể hiển thị điện áp thời gian thực và hiện tại của ba giai đoạn và mỗi giai đoạn, sức mạnh kháng, nhân công suất, sức mạnh hiển nhiên, tần số và thời gian chạy của bộ sản xuất.

2) Người dùng có thể đặt trước năng lượng sau đó nhấn nút tải chính.

3) Chế độ điều khiển: người dùng có thể chọn điều khiển cục bộ hoặc điều khiển thông minh (thông qua PC)

4) Khóa chế độ điều khiển: có công tắc trong bảng điều khiển để chọn chế độ điều khiển, chế độ điều khiển khác không hợp lệ nếu người dùng chọn một chế độ điều khiển.

1) Có nút dừng khẩn cấp.

2) Trong trường hợp quá tải, quá nóng, mạch ngắn, ngân hàng tải sẽ tự động loại bỏ tải và báo động.

3) Bảo vệ quạt: Ngân hàng tải không thể nạp trước khi nguồn của quạt được bật.

4) Gọi báo động khi bất kỳ quạt nào là bất thường hoặc không đủ âm lượng không khí, vv.

5) nút bảo vệ: có một số nút bảo vệ có thể được tắt khi báo động sai hoặc cho các yêu cầu đặc biệt.

1) tải tự động: Người dùng có thể thiết lập một số giai đoạn năng lượng và thời gian và lần lượt từ 0%→25%→50%→75%→100% hoặc 110% sau đó →75%→50%→25%→0%.v.v. để thực hiện kiểm tra tải tự động.

2) Có thể thực hiện thử nghiệm song song cho nhiều đơn vị.

3) Dữ liệu có thể được lưu, có thể hiển thị dữ liệu thời gian thực và dữ liệu lịch sử.

4) Biểu đồ và biểu đồ có thể được xuất sang định dạng JPG trong khi kiểm tra dữ liệu xuất ra định dạng Excel và Word, và tất cả đều có thể in.

Mô tả biểu tượng máy đo: Trong quá trình tải, máy có thể hiển thị các thông số thời gian thực bằng các dụng cụ đo.

Hiển thị khu vực hoạt động của thiết bị, sơ đồ chính là như sau: thiết bị có ba cửa sổ hiển thị trên, giữa và dưới, mỗi giá trị và biểu tượng đơn vị tạo thành dữ liệu.cửa sổ phía trên cho thấy 100.0V, đó là nói điện áp giai đoạn A là 100V.

F1, F2 và ở phía dưới, bạn có thể chuyển đổi ba cửa sổ và tái chế các thông số hiển thị.
Biểu tượng tiếng Anh có nghĩa là:
V: biểu tượng điện áp pha; Đơn vị: V, và kết hợp với K, M đến kV MeV;
V LL: hai ký hiệu biểu thị một điện áp đường dây; Đơn vị: V, và kết hợp với K, M đến kV MV;
A: Biểu tượng dòng điện; Đơn vị: A, và kết hợp với K, M đến kA, MA;
W: biểu tượng công suất hoạt động; Đơn vị: W, và kết hợp với K, M đến kW, MW;
Var: biểu tượng công suất phản ứng; đơn vị: Var, và kết hợp với K, M đến kvar, Mvar;
VA: Biểu tượng công suất hiển nhiên; Đơn vị: VA, và K, M kết hợp kVA, MVA;
Hz: Biểu tượng tần số; Đơn vị: Hertz;
PF: Biểu tượng yếu tố công suất;
E: biểu tượng năng lượng; Đơn vị: Ep (năng lượng hoạt động) kWh, Eq (năng lượng phản ứng) kVAh, Es (năng lượng hiển nhiên) kVA;
3P3L: 2 thành phần 3 pha 3 dây;
3V3A: ba phần tử 3 pha 3 dây;
3P4L: ba pha bốn dây;
