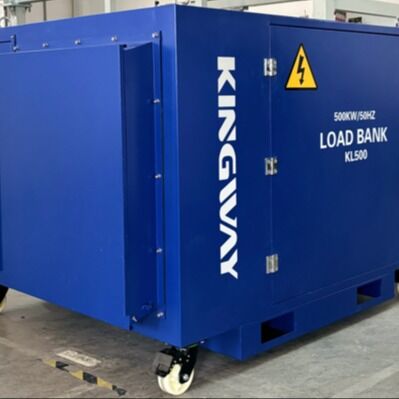

KW2800 Khối tải cảm ứng kháng

1.1 Lời nói đầu

(1) Theo yêu cầu đặc biệt của người dùng tại chỗ, trong thỏa thuận, các tiêu chuẩn kỹ thuật của Ngân hàng tải cảm ứng điện trở KW2800(2800KW/3500KVA) (sau đây gọi là "hệ thống") và các phụ kiện của nó được đề xuất bao gồm chức năng, hiệu suất, cách sử dụng, cấu trúc, lắp đặt và thử nghiệm để cung cấp cho người dùng sự lựa chọn hiệu quả và đáng tin cậy cao, nhằm đáp ứng nhu cầu kiểm tra tải máy phát điện.

(2)Hệ thống gồm 1 bộ Ngân hàng phụ tải 3500KVA, Công suất điện trở là 2800KW, công suất cảm ứng là 2100KVAR. Hệ thống này bao gồm hai phần đo lường, điều khiển và tải, chủ yếu bao gồm ngân hàng tải AC loại khô trung áp, hệ thống thu thập dữ liệu tự động, hệ thống điều khiển tải và dỡ tải tự động, thiết bị làm mát, điều khiển phụ trợ, hộp điều khiển từ xa và phần mềm PC, v.v.

(3) Hệ thống này được nghiên cứu và phát triển độc lập về thiết bị kiểm tra tải điện bằng công nghệ của chúng tôi, kết hợp mô-đun tải loại khô điện áp cao với mô-đun điều khiển và đo lường tự động, với hiệu suất bảo vệ cách điện tuyệt vời, nó có thể phát hiện công suất đầu ra của máy phát điện và công suất tải, kiểm tra đầy tải và quá tải.

Hệ thống có thể được sử dụng với máy tính để thực hiện điều khiển thông minh, tự động hoàn thành thử nghiệm đặc biệt đối với tất cả các thông số điện của tổ máy phát điện và bảng phát điện, biểu đồ, đồng thời hỗ trợ in, giải phóng khỏi thao tác thủ công rườm rà để cung cấp phương tiện phát hiện khoa học và hiệu quả cho các tổ máy phát điện cao thế công suất lớn.

(4) Tất cả các sơ đồ của thỏa thuận này chỉ mang tính tham khảo, vui lòng áp dụng bằng hiện vật.

1.2 Đặc điểm hệ thống

1.2.1Hệ thống này là một thiết bị tự phát triển được KINGWAY Technology sử dụng để thử nghiệm tải điện. Nó kết hợp hoàn hảo giữa mô-đun tải loại khô điện áp cao và mô-đun đo lường và điều khiển, kiểm tra chính xác công suất đầu ra và hiệu suất tải của các loại bộ máy phát điện.

Hệ thống chủ yếu bao gồm tải điện trở, thu thập dữ liệu, hệ thống điều khiển, thiết bị làm mát, v.v. Hệ thống có thể kiểm tra công suất đầu ra và hiệu suất tải của các tổ máy phát điện.

1.2.2Hệ thống có thể tải công suất trong phạm vi định mức, đo điện áp 3 pha ở trạng thái ổn định, dòng điện, công suất tác dụng, hệ số công suất, tần số và thời gian chạy, đồng thời mô phỏng trạng thái làm việc tải thực của bộ máy phát. Nguồn điện đầu vào sử dụng loại cắt, loại tải tiêu tán năng lượng, làm mát không khí cưỡng bức, quạt 3 pha cung cấp không khí phân tán, luồng không khí đủ và độ ồn thấp.

1.2.3Hệ thống có thể làm việc với phần mềm PC để thực hiện vận hành thông minh, tự động hoàn thành kiểm tra các thông số và tạo bảng dữ liệu kiểm tra, đường cong và báo cáo có thể in ra, giảm nhiều thao tác thủ công.
